※この記事は、MYM MS3700シリーズ（台付きサーモスタット湯水混合水栓）の、
温調カートリッジの交換について書きました。
「アトムと道楽三昧」とは、無関係の記事ですが、
MS3700シリーズの分解に関するアクセスが増えているため、
実際に温調カートリッジの交換を載せました。
※我が家も寒くなって、シャワーからお湯が出なくて、自分で交換したのですが、
お困りの方がいると思いまして・・・
赤矢印が温調カートリッジです。
ここが故障すると、シャワーのお湯の温度が上がらない、
または、温度が不安定になります。
では、まず、交換作業に入る前に、給湯器の電源スイッチをOFFにして、
外の、水道の元栓を閉めます。
（元栓を閉め忘れると、水浸しになりますよ～（笑））
これが、温調カートリッジで、部品コードはKPS37Eです。
温調カートリッジは、２つのパーツに分かれています。
ＭＹＭと言う会社は、2008年に解散となっています。
現在は、別の会社に業務を引き継いでいます。
修理自体は、別の会社でも出来るのですが、
このパーツ自体が、約１万円するため、
出張修理すると、２万円くらいになります。
自分で修理すれば、１万円ですみます。
（温調カートリッジ（ＫＰＳ３７Ｅ））※お湯の温度が低くなった時、交換します
旧MYM サーモカートリッジ KPS37E |
さて、まずは、水道管内部の水を抜きます。
元栓を閉めても、水道管内部の圧力は高いままですので、
そのまま作業に入ると、水が噴き出してしまいます。
まずは、右の温度調節部分の交換から始めます。
温度調節のハンドル（プラスチック）は、プラスネジで止まっています。
ネジのカバーを、細いマイナスドライバーなどで、こじ開ければ、
ネジが奥に見えます。
このネジを反時計回りに回します。
回す前に、どの位置で外したかを、チェックしておいてください。
（組み立てる時に、同じ位置で組み立てます）
温調カートリッジが見えました。
これを、大きなレンチで、緩めますが、
私は、大きなレンチを持っていなかったので、
プライヤーで緩めました。

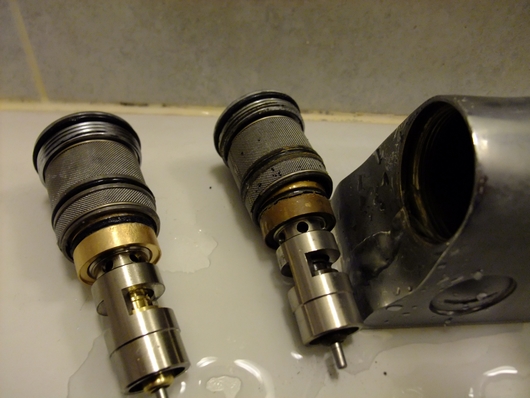

これが、抜き出した状態です。
手前の光ってるのが、新品のパーツです。
この新品のパーツを、外した時と同じ様に、組み上げます。
必ず、温度調節ハンドルが、高温⇔低温まで、元と同じ様に回るか、確認して下さい。
この温度調節ハンドルは、どの位置でもはまりますので、
温調カートリッジを高温の状態まで回して、その位置で、
プラスチックのパーツを、くみ上げると良いと思います。
次に左の部分ですが、このネジは、普通のドライバーでは歯が立ちません。
ムリに回すと、ネジが壊れます。
必ずホームセンターで、幅が広い、水回り用のドライバーを用意して下さい。
このネジも、反時計まわりに回すと緩みます。
引き抜くのは、すこしずつ動かしながら、抜くと抜けます。
左が新品のパーツです。
このパーツも、ゆっくり差し込んでねじこめばＯＫです。
交換したパーツです。
さて、テストです。
まずは、外の水道の元栓を開けて、温水器をＯＮにします。
以前、温調カートリッジを交換してもらった業者さんが言うには、
温度は、５０～６０度くらいにして、シャワーの温度調節で調整する様にしないと、
故障するとのことでした。
たまに、温度調整ハンドルは動かした方が良いと思います。
無事にお湯が出る様になりました。
寒い時期に、水シャワーは、ツライですよね～。
(FUJIFILM FinePix F200 EXR FUJINON ZOOM LENS 6.4-32mm F3.3-F5.1)
＜＜追記＞＞
シャワーから、ぽたぽた水が止まらないときは、切り替え弁（ＫＰ７１４Ｂ）を交換します。
私も交換しましたが、問題なく交換できました。
シャワー・カランの切り替えが、気持ち良く、決まる様になりました。
（切り替え弁（ＫＰ７１４Ｂ））※シャワーから、ぽたぽたと水漏れがする時、交換します
旧MYM 切替弁 KP714B |
※失敗した時のために、すぐ来てくれる業者さんの連絡先を調べてから、
取り掛かったほうが、良いかと思いますが、
特にコツは無く、交換できました。
ご検討をお祈りしています。
